本文爲大家分享Unity 5中标準著色器的簡單概念，并分析如何減少Draw Call（Unity 5中顯示爲SetPass calls，下文的Draw Call皆表示SetPass calls）。
标準著色器是基于物理的著色器，可以正确渲染各種光照條件下的效果，支持跨平台，擁有可以啓用不同功能著色器的紋理字段。
标準著色器會根據紋理字段所選用的紋理改變自身包含的功能，從而影響這個Shader的執行速度。盡管他們都是使用的标準著色器，但***終生成的著色器是不同的，如下圖：
這兩個著色器在渲染場景時是完全不同的（盡管都是“标準著色器”），因此如果想減少Draw Call，就要以完全不同的方式來處理這兩個著色器。
先介紹通用的減少Draw Call的方法，然後再講解在Unity 5中使用标準著色器時如何減少Draw Call。
手動減少Draw Call
不論是Unity或其它引擎，減少Draw Call無非就是盡可能少用材質。
所以減少材質基本上有以下幾步：
1. 按照所用的著色器類型對材質進行分類及整合。
2. 将使用同一著色器的材質的紋理合并爲紋理集。
3. 創建一個材質，讓其包含著色器及第二步創建的紋理集。
4. 重新對用到該著色器的網格進行紋理映射以匹配紋理集中的紋理坐标。
5. 将第三步創建的材質賦給重新編輯後的網格。
***步按照所用的著色器類型對材質進行分類及整合
盡量使用***簡單的場景來說明，這裏隻有4個材質，每個材質都使用Bumped Diffuse著色器，如下圖：
注意上圖的SetPass calls是4。

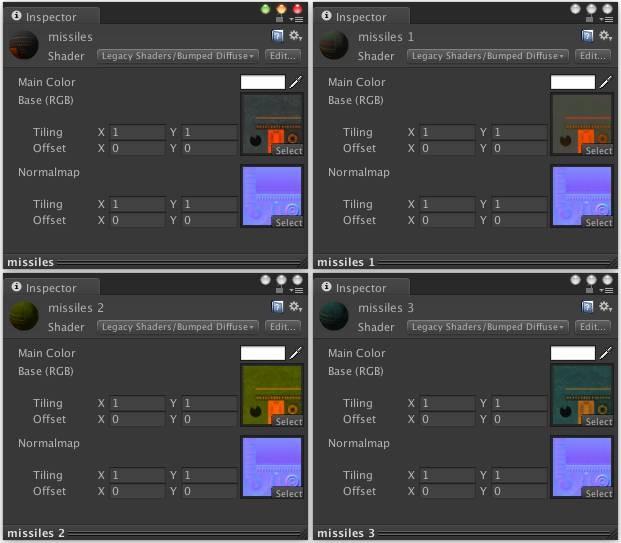

對于此場景要處理的材質如下圖：
第二步将使用同一著色器的材質的紋理合并爲紋理集
這裏每個著色器有兩張紋理，一張基本紋理和一張Bumped Diffuse要用的法線紋理，所以需要的紋理貼圖如下：
第二步将使用同一著色器的材質的紋理合并爲紋理集
這裏每個著色器有兩張紋理，一張基本紋理和一張Bumped Diffuse要用的法線紋理，所以需要的紋理貼圖如下：

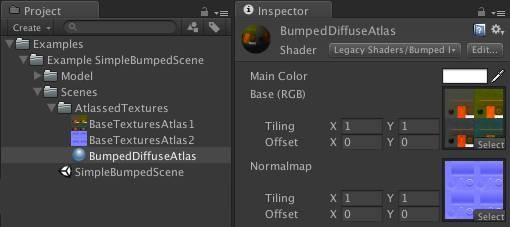

第三步創建材質，讓其包含著色器及第二步創建的紋理集
創建材質，并設置好兩個紋理和著色器（本例是“Bumped Diffuse”）如下圖：

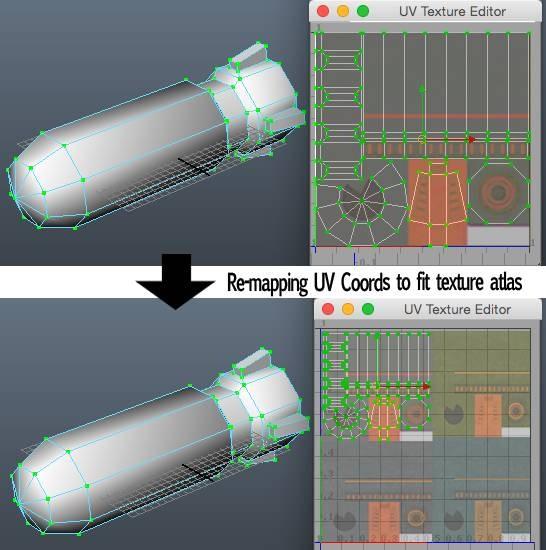

第四步重新對網格進行紋理映射以匹配紋理集中的坐标
這一步可在任意3D編輯器中完成（Maya、3D studio 、Max 、Blender 等）。
該步驟比較耗時，需要重新設置網格的UV坐标以對齊到第二步所創建的紋理集中的像素。如下圖：
對所有使用同一著色器的網格重複以上步驟。

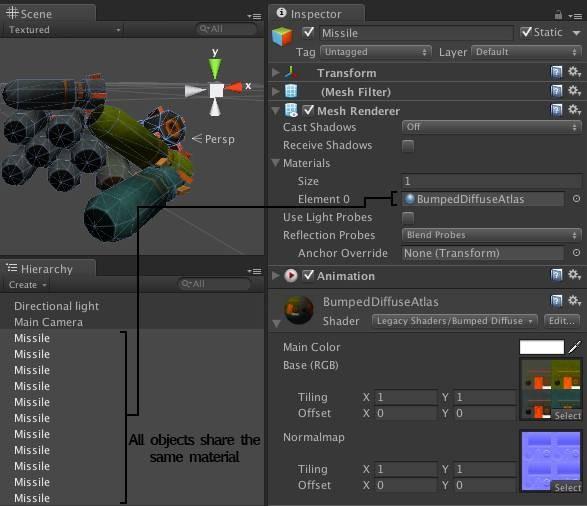

第五步将第三步創建的材質賦給重新編輯後的網格
還要進行以下兩個步驟：
1. 用所有重新映射後的網格替換之前的網格，并禁用舊的網格。
2. 将第三步創建的材質賦給重新映射後的網格。
如下圖：

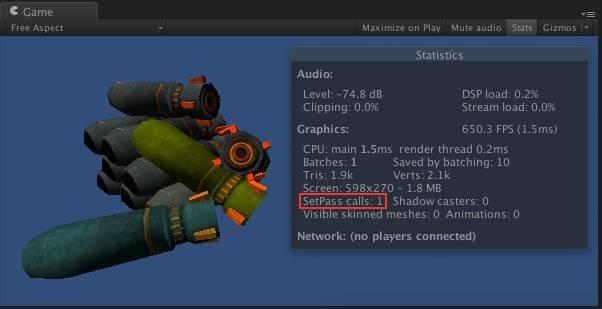

運行效果如下圖：
回到***步，優化之前的SetPass calls是4，而優化後減少***1，本例中Draw Call減少了75%。
在Unity 5中使用标準著色器時減少Draw Call
如之前所說，标準著色器會根據所用到的紋理變得更快或更慢，與此同時渲染方式也會不同。所以如果材質的紋理使用同一标準著色器，就可以将材質合并。例如，合并所有隻有顔色的網格、合并所有隻有Albedo（反射率）紋理的網格等等。按照紋理整合好對象後對于任意著色器都隻需進行上面五個步驟進行優化，其中的著色器就是标準著色器的紋理字段。

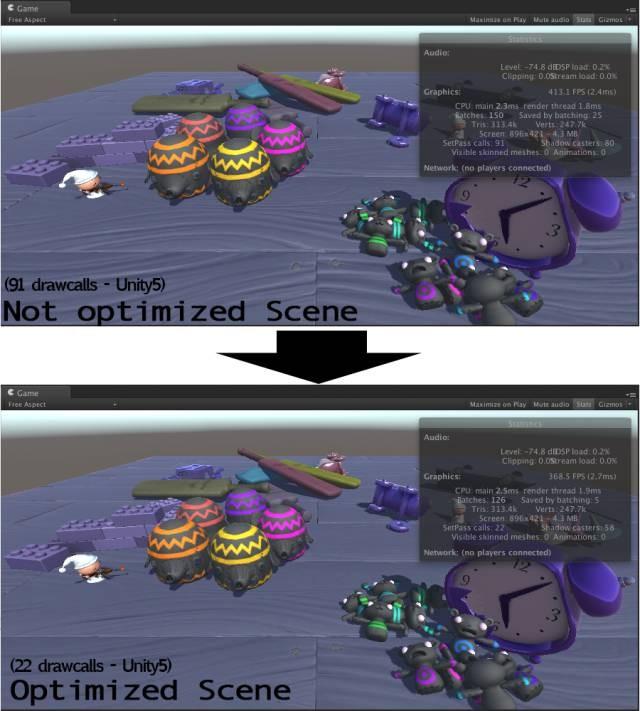

使用标準著色器的場景優化前後對比圖如下：
可以看到Draw Call從91減少***22，約降低了75%，如果盡可能的合并網格效果還可以更好。
在Unity中自動減少Draw Call
本文作者Juan制作了插件Pro Draw Call Optimizer，可以自動根據用到的著色器類型來整合對象，并自動對所有未優化的場景進行“加工”。另外如果場景隻用到Diffuse和Bumped Diffuse著色器，還可以使用Juan制作的免費版插件Pro Draw call Optimizer Light。
